وصف دائرة التحكم في الضغط الأساسي

دائرة التحكم في الضغط الأولية

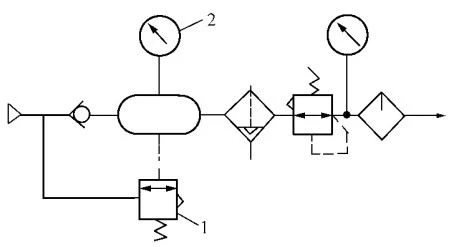

يتم استخدامه للتحكم في خزان الهواء الخاص بمحطة ضاغط الهواء بحيث لا يتجاوز ضغطه الضغط المحدد؛ كما هو مبين في الشكل. عادة ما يتم استخدام صمام تخفيف التحكم الخارجي للتحكم، ويمكن أيضًا استخدام مقياس الضغط مع الاتصال المباشر لاستبدال صمام التنفيس للتحكم في بدء وإيقاف محرك ضاغط الهواء. الدائرة بسيطة في الهيكل وموثوقة في التشغيل.

منها: 1 - صمام تخفيف، 2 - مقياس ضغط
