1-مدخل 4-مخرج صمام الملف اللولبي النحاسي المعياري المخصص

نحن نقوم بشكل أساسي بعمل أسطوانة هوائية وصمام الملف اللولبي والصمام الهوائي ووحدات معالجة الهواء وتركيبات التوصيل السريع وأنبوب PU. صمام الملف اللولبي 4V . 3 V.2V.2p وصمام هوائي 4A.3A يبيعان بشكل ساخن جدًا في آسيا وأوروبا والشرق الأوسط. نحن نحظى بشعبية في السوق الهوائية والهيدروليكية. ملحقاتنا مأخوذة من نفس المورد مثل Airtac.

إرسال التحقيق

1-مدخل 4-مخرج صمام الملف اللولبي النحاسي المعياري المخصص

product-532-482

المعلومات الأساسية:

نحن نقوم بشكل أساسي بعمل أسطوانة هوائية وصمام الملف اللولبي وصمام هوائي ووحدات معالجة الهواء وتركيبات التوصيل السريع وأنبوب PU.

يتم بيع صمام الملف اللولبي 4V. 3V.2V.2p والصمام الهوائي 4A.3A بشكل كبير في آسيا وأوروبا والشرق الأوسط.

نحن مشهورون في السوق الهوائية والهيدروليكية. ملحقاتنا مأخوذة من نفس المورد مثل Airtac.

نظرة عامة على المنتج

1-مدخل 4-مخرج صمام الملف اللولبي النحاسي المعياري المخصصتم تصميمه خصيصًا-حسب طلب العميل بمدخل واحد و4 منافذ مستقلة. فهو يدمج العديد من صمامات الملف اللولبي المفردة على قاعدة نحاسية واحدة، لتحل محل الصمامات المنفصلة المتناثرة. يتم استخدامه على نطاق واسع في معدات توزيع المياه متعددة القنوات-، ومعدات اختبار التشغيل الآلي، وأنظمة التحكم في السوائل الصغيرة والآلات الخاصة لتحقيق التحكم المستقل في التبديل لخطوط الأنابيب الفرعية المتعددة.

المواصفات العامة

المعلمة	مواصفة	ملاحظات / ملاحظات الاختيار
نوع المنتج	صمام الملف اللولبي المنوع المعياري	1-مدخل 4-مخرج / 1-مدخل 5-مخرج متاح
هيكل التحكم	1 مدخل، 4 منافذ	مدخل واحد مع أربعة عناصر تحكم فرعية مستقلة
مادة الجسم	النحاس (النحاس المطروق)	مقاومة للتآكل، اقتصادية ودائمة
نوع صمام الملف اللولبي	2/2-طريق مباشر-تمثيل / تشغيل تجريبي	اختر بناءً على متطلبات التدفق والضغط
ضغط العمل	0 ~ 1.0 ميجا باسكال(0-10 بار)	مناسبة للمياه والهواء وأنظمة الضغط المنخفض
درجة حرارة الوسائط	أقل من أو يساوي 100 درجة	نطاق درجة حرارة الوسائط القياسية
الوسائط المناسبة	الماء، الهواء، الزيت الخفيف، البخار ذو الضغط المنخفض	متوافق مع الوسائط المتعددة-.
حجم المنفذ	DN10 / DN15 / DN20	أحجام الفروع الفردية قابلة للتخصيص
جهد التشغيل	تيار متردد 220 فولت/تيار مستمر 24 فولت	معيار؛ الفولتية الأخرى المتاحة
تصنيف الحماية	IP65 (اختياري)	مقاوم للغبار ومقاوم للماء
مادة متعددة	النحاس / الفولاذ المقاوم للصدأ	اختر بناءً على بيئة الوسائط
هيكل مجموعة الصمامات	تخطيط مربع مضغوط	مناسبة لبيئات التثبيت الخاصة
نوع التحكم	نوع التوزيع	تحكم مستقل في التشغيل/الإيقاف لكل منفذ
نوع الاتصال	خيط أنثى (G/NPT)/اتصال سريع	قابلة للتخصيص على أساس المتطلبات
تثبيت	كتلة متعددة التركيب الثابت	ترتيب صمام مدمج

الأبعاد والمواصفات حسب الحجم

الاتصال (G/NPT)	الاسم المميز	أبعاد الصمام (الطول × العرض × الارتفاع مم)	قيمة السيرة الذاتية	أقصى ضغط
1/2"	15	68 × 48 × 125	4.5	0.03 ~ 7.5MPa
3/4"	15	68 × 48 × 125	4.5	0.03 ~ 7.5MPa
1"	25	96 × 70 × 145	12	0.03 ~ 7.5MPa
1¼"	32	150 × 135 × 170	25	0.03 ~ 7.5MPa
1½"	40	160 × 145 × 180	31	0.03 ~ 7.5MPa
2"	50	185 × 155 × 210	50	0.03 ~ 7.5MPa

تقييمات درجة الحرارة عن طريق مادة الختم

مواد الختم	نطاق درجة الحرارة	الوسائط المناسبة
نبر	-20 درجة ~ +80 درجة	الهواء، الماء، الغاز الطبيعي
إبدم	-40 درجة ~ +120 درجة	الماء الساخن
فيتون/PTFE	-50 درجة ~ +260 درجة	الزيت، الماء الساخن، البخار ذو الضغط المنخفض-.

جدول اختيار المواصفات (اتصال G1/8 بوصة)

فتحة (مم)	قيمة كيلو فولت (م³/ساعة)	أقصى ضغط - تيار متردد (بار)	أقصى ضغط - DC (بار)	نموذج النحاس
1.5	0.07	13	11	STGV1-A3-11X
2.0	0.14	11	9	STGV1-02-11X
2.5	0.21	9	7	STGV1-A4-11X
3.0	0.25	6	4	STGV1-03-11X
4.0	0.35	3.5	2	STGV1-04-11X

(X=رمز الختم: N=NBR، E=EPDM، V=FKM، F=مادة خاصة)

مواد الختم ونطاق درجة الحرارة

رمز الختم	مواد الختم	درجة حرارة السوائل	الوسائط المناسبة
X=N	نبر	-20 درجة ~ 80 درجة	الهواء، الماء، الغاز الطبيعي
X=E	إبدم	-20 درجة ~ 135 درجة	الماء الساخن
X=V	فيتون	-10 درجة ~ 155 درجة	الزيت الساخن، الماء الساخن

جدول الطراز والمواصفات (وصلات خيط G/NPT)

حجم المنفذ	فتحة (مم)	التدفق (السيرة الذاتية)	تصنيف الضغط
1/2"	15	4.5	0.3 ~ 16 بار
3/4"	20	7.6	0.3 ~ 16 بار
1"	25	12	0.3 ~ 16 بار
1½"	40	19.2	0.3 ~ 16 بار
2"	50	24	0.3 ~ 16 بار

المواصفات الكهربائية

الجهد االكهربى	قوة الملف	التشغيل الحالي	نموذج الملف	نوع الاتصال
تيار متردد 220 فولت	9VA	0.04A	BA11	مربع تقاطع
تيار مستمر 24 فولت	8W	0.35A	BA11	مربع تقاطع
تيار متردد 110 فولت	9VA	0.82A	BA11	مربع تقاطع
تيار مستمر12 فولت	8W	1.68A	BA11	مربع تقاطع
تيار متردد 24 فولت	9VA	0.375A	BA12	300 ملم أسلاك الرصاص
تيار متردد 36 فولت	9VA	0.25A	BA12	300 ملم أسلاك الرصاص

دليل الاختيار السريع

القطر الاسمي	حجم الأنابيب	النموذج الموصى به
DN10	3/8"	2W-15-31X
DN15	1/2"	2W-15-41X
DN20	3/4"	2W-20-51X
DN25	1"	2W-25-61X
DN32	1-1/4"	2W-32-71X
DN40	1-1/2"	2W-40-81X
DN50	2"	2W-50-91X

اختيار الوسائط ومواد الختم

نوع الوسائط	الختم الموصى به	نطاق درجة الحرارة	التطبيقات النموذجية
الماء البارد، الهواء، الغاز الطبيعي	نبر	-10 ~ 80 درجة	خطوط المياه المنزلية، ضواغط الهواء، خطوط الغاز
الماء الساخن، الماء البارد، الهواء	إبدم	-40 ~ 125 درجة	أنظمة التدفئة، وتدوير الماء الساخن، والبيئات ذات درجات الحرارة المنخفضة-.
زيت ساخن،-ماء بدرجة حرارة عالية، وبخار ذو ضغط منخفض-	فيتون	-10 ~ 135 درجة	خطوط الزيت الصناعية، أنظمة البخار الصغيرة

نصائح الاختيار

1، مطابقة الجهد: AC220V مخصص للطاقة الرئيسية ؛ يعد التيار المستمر بجهد 24 فولت/12 فولت أفضل للتحكم الصناعي والمركبات وأنظمة الجهد المنخفض-. تأكد دائمًا من جهد الملف لتجنب الإرهاق.

2، حدود درجة الحرارة: تحدد مادة الختم درجة حرارة التشغيل القصوى. على سبيل المثال، NBR (80 درجة كحد أقصى) غير مناسب للاستخدام المستمر في الماء الساخن فوق 80 درجة، لأنه سوف يتحلل ويتسرب.

3، توافق الوسائط: تتطلب الوسائط الزيتية أختام VITON، حيث أن NBR سوف ينتفخ ويفشل في الزيت. يجب أن تستخدم تطبيقات Steam أختام VITON أو أختام بدرجة أعلى-.

4، حجم الاتساق: قم دائمًا بمطابقة حجم الصمام مع القطر الاسمي للأنبوب الخاص بك. سيؤدي استخدام صمام أصغر إلى تقييد التدفق وتقصير عمره.

النقاط الرئيسية التكميلية (ملخص 3 نقاط)

✅ترقية ختم PTFEتمت ترقية مانع التسرب PTFE حديثًا، مع مقاومة لدرجة الحرارة تصل إلى 260 درجة، ومقاومة ممتازة للأحماض القوية والقلويات والمذيبات العضوية، وهي مثالية لظروف العمل بالبخار الكيميائي ودرجات الحرارة العالية-.

✅خيارات الطاقة المزدوجةإنه يوفر مواصفات طاقة مزدوجة: 22VA/30VA للتيار المتردد و17W/24W للتيار المستمر، مما يتوافق مع أنواع الملفات المختلفة وقابل للتكيف مع متطلبات أحمال الطاقة المختلفة للعملاء.

✅قاعدة الكود النموذجيالرسالةXفي النموذج يرمز إلى رمز مادة الختم: N=NBR, E=EPDM, V=VITON; فقط استبدله مباشرة عند الطلب.

مزايانا:

✅مدخل واحد -أربعة-تخطيط متكامل مخصص، تحكم مركزي في خط الأنابيب لتوفير مساحة التثبيت

✅جسم مشعب نحاسي متكامل، هيكل مدمج، مقاومة جيدة للضغط ومقاومة للتآكل

✅تحكم مستقل في الصمام- الفردي، يمكن فتح/إغلاق كل منفذ بشكل منفصل لتوزيع التدفق المرن

✅هيكل إغلاق داخلي دقيق، يتجنب بشكل فعال التسرب المتقاطع بين كل قناة

✅تخطيط الأسلاك الموحد، واتصال الدائرة المريح والصيانة اللاحقة

✅حجم غير قياسي -ومواصفات منفذ قابلة للتخصيص وفقًا للعميل على-متطلبات خط أنابيب الموقع

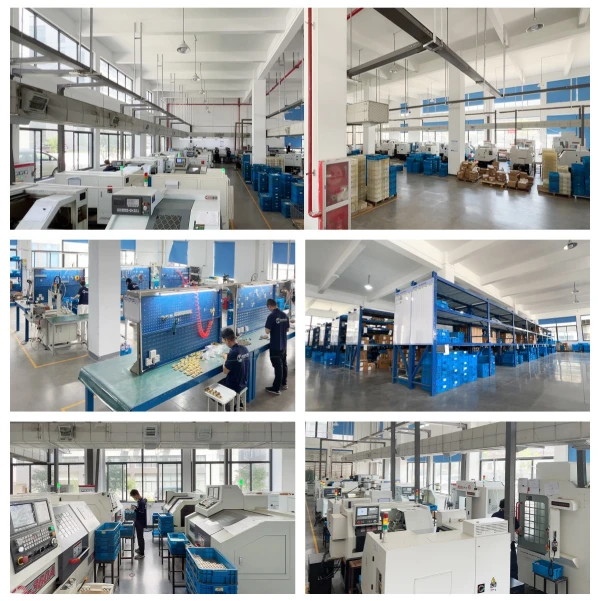

ورشة الإنتاج:
